Двухвинтовые и мультифазные насосы и насосные установки 2ВВ
Двухвинтовые насосы серии 2ВВ применяются для перекачки различных видов жидкости: сырая нефть, сверхвязкая нефть, мазут, смазочные материалы с вязкостью до 5000 сСт, смеси воды с незначительными включениями механических примесей, а также жидкостей с содержанием газа до 80% – мультифазные жидкости.
Двухвинтовые насосы высокого давления
В корпусе насоса расположены винтовые пары с противоположным направлением витков. Крутящий момент передается от ведущего винта к ведомому посредством зубчатой передачи.
Шестерни зубчатой передачи находятся в масляной ванне редуктора (без соприкосновения с перекачиваемой жидкостью), что обеспечивает плавность и бесшумность работы насоса.
Радиальные и осевые силы, возникающие при вращении винтов, сбалансированы как гидравлически, так и при помощи подшипников, которые защищены от перекачиваемой жидкости одинарными или двойными торцевыми уплотнениями, которые подвергаются действию только давления всасывания.
Принцип работы оборудования
Двухвинтовой насос относится к роторным насосам объемного типа. Двухвинтовые насосы работают по следующему принципу: перекачиваемая жидкость поступает в насос по всасывающему патрубку, где разделяется на два потока. Далее жидкость поступает в полости винтов и затем вдоль оси насоса в нагнетательную область, увеличивая давление.
Основные узлы двухвинтового насоса
- Сварной корпус насоса;
- Корпус редуктора;
- Винтовая пара, за счет которой происходит перекачка, включает в себя ведущий и ведомый валы с винтовой нарезкой;
- Предохранительный клапан защищает насос от механического разрушения при избыточном давлении, путём автоматического выпуска избытка жидкой, паро- или газообразной среды;
- Одинарные или двойные торцовые уплотнения.
В корпусе насоса расположены винтовые пары с противоположным направлением витков. Крутящий момент передается от ведущего винта к ведомому посредством зубчатой передачи. Шестерни зубчатой передачи находятся в масляной ванне редуктора (без соприкосновения с перекачиваемой жидкостью), что обеспечивает плавность и бесшумность работы насоса.
Радиальные и осевые силы, возникающие при вращении винтов, сбалансированы как гидравлически, так и при помощи подшипников, защищенных от перекачиваемой жидкости одинарными или двойными торцевыми уплотнениями, которые подвергаются действию только давления всасывания.
Технические особенности двухвинтового насоса 2ВВ
- Высокая устойчивость проточной части к износу. Шаг винта изменяется в соответствии с характеристиками перекачиваемой среды, так же меняется межвинтовой промежуток;
- Мощный укороченный вал не допускает деформации от действия гидравлических сил внутри насоса, что позволяет уменьшить зазоры между винтами и корпусом насоса. Такая конструкция приводит к значительному снижению влияния изгибающего момента на внешнюю поверхность вала, и действия сил между винтами;
- Двухзаходные винты, имеющие большое количество шагов в рабочей зоне винта позволяет постепенно сжимать газ, что способствует плавной работе при большой степени сжатия;
- Геометрия винтовой пары собственной разработки, позволяет работать с высокой эффективностью при малых энергетических затратах;
- Специальная обработка поверхности винтовой пары, придает большую поверхностную твердость и износостойкость;
- На винтовой насос можно установить самовсасывающее оборудование, которое обеспечит защиту механического уплотнения, герметичность и нормальную работу винтового насоса в сложных рабочих условиях.
Компания «Корвет» использует в свих разработках опыт ведущих зарубежных брендов, таких как Leistritz или Bornemann, что позволяет создавать отечественные насосы, способные заменить лучшие зарубежные аналоги по программе импортозамещения, а по совокупности «цена-качество» имеют преимущества.
Преимущества двухвинтового насоса:
- КПД не менее 60%;
- Перекачка мультифазных и высоковязких жидкостей с содержанием газа до 80%;
- При работе отсутствует турбулентные потоки в жидкости, пульсации, перемешивания, вибрации. Низкий уровень шума;
- Износоустойчивость за счет отсутствия контакта между винтовой парой и специальной обработке;
- В насосе используются подшипники закрытого типа, конструкция которых предохраняет поверхности трения подшипников от попадания грязи и посторонних предметов;
- Высокая производительность обеспечивается при использовании привода с регулируемым числом оборотов или инвертора способного функционировать на высоких скоростях вращения благодаря низкой инерции винтов;
- Синхронизированный привод с редуктором, предотвращает трение между винтами, увеличивая срок службы насоса;
- Предусмотрена рубашка обогрева для перекачивания высоковязких жидкостей;
- В насосах используются торцевые уплотнения, которые являются надежной защитой от протекания;
- Высокая энергоэффективность, которая достигается путем подбора электродвигателя.
Технические характеристики товара "Двухвинтовые и мультифазные насосы и насосные установки 2ВВ"
Подача, м³/час | 1...600 |
Давление на выходе, МПа | 0,6...4 |
Высота всасывания на номинальном режиме, м | до 5 |
Температура перекачиваемой жидкости, °С | +120 |
Плотность рабочей среды, кг/м³ | до 1200 |
Вязкость рабочей среды, сСт | до 5000 |
Объемная концентрация твердых частиц, % | 0,2 |
Максимальный размер твердых частиц в жидкости, мм | до 0,2 |
Частота вращения насоса, об/мин | 750, 1000, 1500 |
Мощность электродвигателя, кВт | 2,2...500 |
Шаг винта насоса | 20...180 |
Условный проход штуцеров, мм (всас/напор) | 80...300 |
Типоразмер насоса | Шаг винта насоса |
Подача насоса, м3/ч |
Мощность эл. двигателя, кВт |
Давление на выходе, МПа |
Условный проход штуцеров, мм |
Плотность рабочей среды, кг/м.3 | Вязкость рабочей среды, сСт |
---|---|---|---|---|---|---|---|
2ВВ 78 | 20, 30 | 1...15 | 2,2...22 | 0,6...4,0 | 80/80 | До 1200 | До 5000 |
2ВВ 91 | 24,27,35 | 3…30 | 4...37 |
0,6...4,0 | 100/80 |
До 1200 |
До 5000 |
2ВВ 104 |
27,30,35, 40,48 | 5…45 | 7,5...55 |
0,6...4,0 | 125/100 |
До 1200 |
До 5000 |
2ВВ 130 |
25, 26, 33, 39, 50, 60, 75 | 7…80 | 15...110 |
0,6...4,0 | 150/150 |
До 1200 |
До 5000 |
2ВВ 156 |
25, 28, 30, 33, 39, 47, 50, 60, 70, 72, 78, 84, 85 | 10...140 | 22...160 |
0,6...4,0 | 200/200 |
До 1200 |
До 5000 |
2ВВ 182 |
28, 30, 33, 46, 50, 54, 56, 70, 84, 85, 90, 94, 105 | 20...250 | 30...250 |
0,6...4,0 |
200/200 |
До 1200 |
До 5000 |
2ВВ 208 |
30, 33, 36, 40, 45, 52, 62, 96, 105, 160 | 40...500 | 55...315 |
0,6...4,0 | 250/250 |
До 1200 |
До 5000 |
2ВВ 247 | 40, 50, 62, 65, 74, 80, 85, 90, 95, 105, 114, 120, 130, 180 | 80...600 | 90...500 |
0,6...4,0 | 300/250 |
До 1200 |
До 5000 |

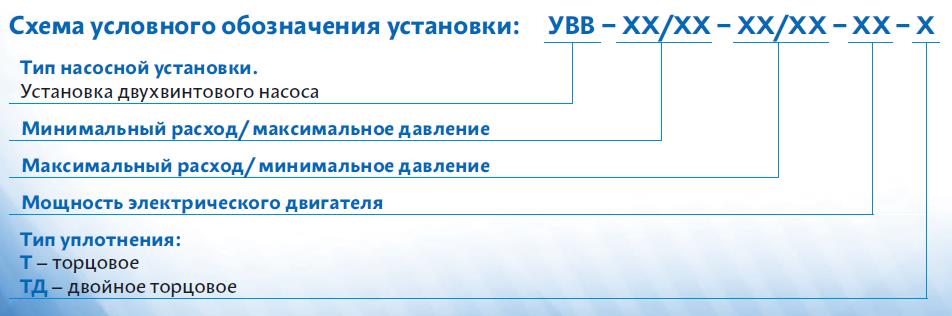

Условные обозначения
Код | Значение |
---|---|
1 | тип установки |
2ВВ | установка двухвинтового насоса |
2 | Диаметр винта |
182 | 182 мм |
3 | шаг винтов |
56 | 56мм |
4 | номинальная подача рабочей среды |
90 | 90 м3/час |
5 | давление рабочей среды, на выходе из насоса (на напорном патрубке) |
2,5 | 2,5 МПа |
6 | тип уплотнения |
Т ТД |
торцевое уплотнение двойное торцовое уплотнение |
7 | мощность электродвигателя |
132 | 132 кВт |
8 | число полюсов электродвигателя |
4 | 4 шт. |
